RIGOL发布MSO2000A/MSO1000Z系列混合信号示波器
 发布者:admin 发布时间:2014-04-02

                       RIGOL发布MSO2000A/MSO1000Z系列混合信号示波器

    北京普源精电科技有限公司(以下简称:RIGOL)日前宣布,隆重推出MOS2000A和MSO1000Z系列混合信号示波器。这两个系列的产品带宽从70MHz到300MHz,分为2个或4个模拟通道,同时提供16路逻辑通道,拥有同级别MSO产品中最深的存储深度。

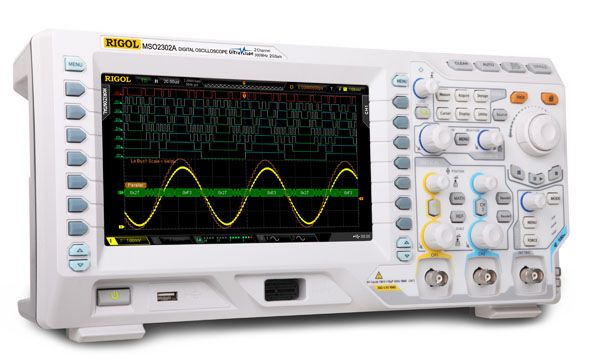

图1:RIGOL MSO2000A 系列混合信号示波器

     RIGOL MSO2000A系列示波器继承了Rigol独创的Ultravision技术,可以提供50000次/秒的波形捕获率和超越同级的高效长存储以及波形录制回放功能。产品分为70MHz / 100MHz / 200MHz / 300MHz四个级别带宽,提供2路模拟通道和16路逻辑通道,可以实现高达18路信号的测试。MSO2000A系列示波器的模拟通道最高采样率2GSa/s,存储深度为14Mpts(标配);数字逻辑采样率为1GSa/s,存储深度为14Mpts(每通道),是同类产品中存储深度最深的。MSO2000A拥有硬件实现的实时波形录制、回放、分析功能,最多可录制65,000帧,同时还支持逻辑通道的录制及回放。MSO2000A拥有8.0 英寸TFT 液晶显示屏(800×480),可以实现256级灰度的波形显示效果

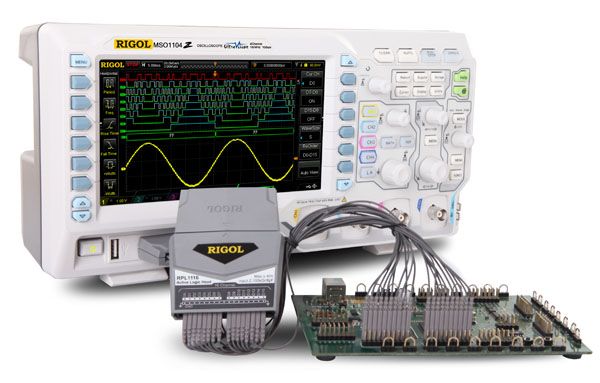

                                          图2:MSO1000Z系列混合信号示波器

      RIGOL MSO1000Z系列示波器同样基于Ultravision技术平台,波形捕获率可以达到30000次/秒,带宽为70MHz和100MHz。不同之处是MSO1000Z示波器除16条逻辑通道外均提供4个模拟通道。MSO1000Z示波器的模拟通道和逻辑通道均可提供最高1GSa/s的采样率和12M的存储深度,波形录制功能可达60000帧,7.0英寸的TFT液晶屏同样可以提供优秀的灰度显示能力。
      作为技术领先的混合信号示波器,RIGOL MSO2000A和MSO1000Z系列示波器拥有丰富的触发功能,支持数字通道触发;所有产品均可提供丰富的解码功能,能够同时支持2路总线的解码以及数字通道和模拟通道混合解码。解码选件支持RS232/UART、I2C、SPI触发和解码功能,MSO2000A还支持CAN总线。
      MSO2000A和MSO1000Z系列示波器还包含提供双通道信号源的型号。该信号源的采样率为200MSa/s,14比特的垂直分辨率,除了输出常规的方波、正弦、三角波等函数波形外,还可以提供任意波形输出能力。输出信号的最高频率为25MHz。

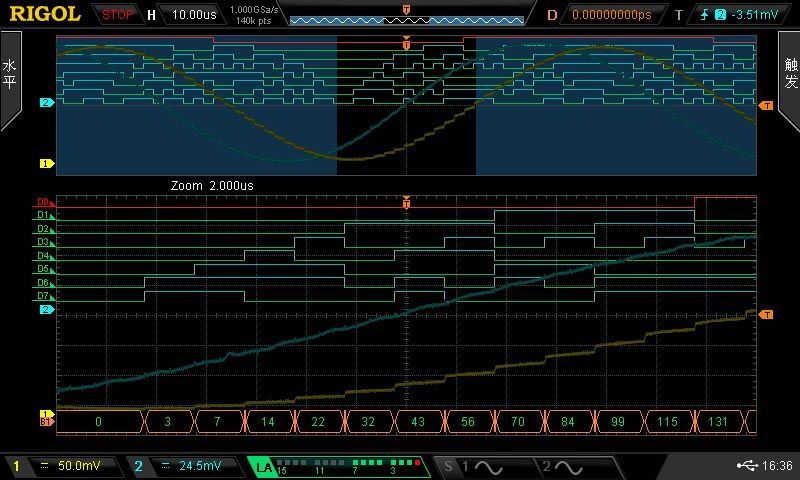

 图3:RIGOL MSO2000A和MSO1000Z系列混合信号示波器模拟和数字通道间可相互触发,时间相关的显示和分析模拟和数字通道波形

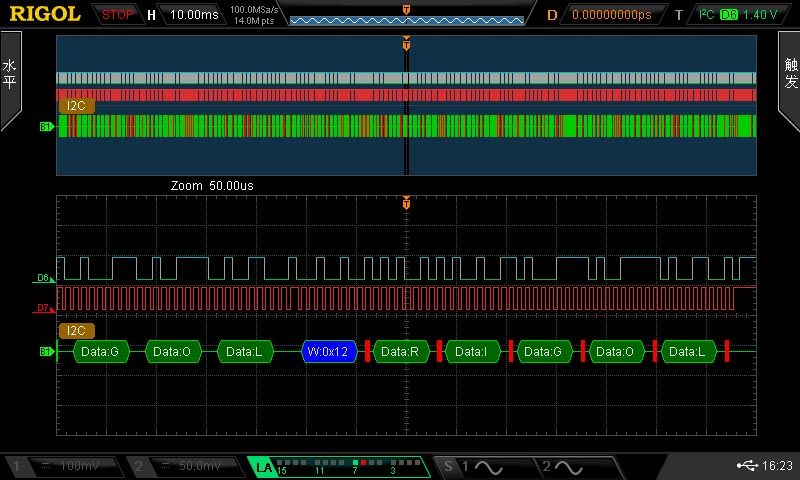

             图4:数字通道拥有14Mpts或12Mpts深存储,并支持串行总线的触发和解码

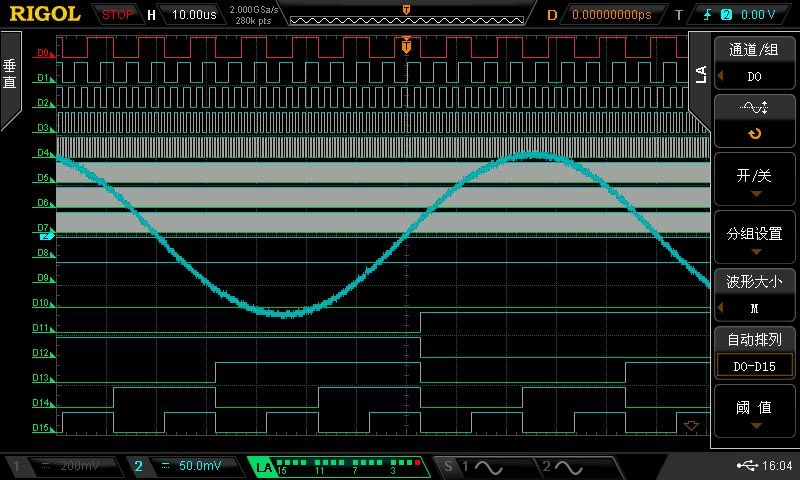

       图5:对数字通道进行灵活的分组,对每通道的信号加标签显示,每通道的上下位置可调



                                    图6:数字通道提供多种逻辑电平的选择

      RIGOL 公司的MSO4000、MSO2000A和MSO1000Z系列混合信号示波器家族实现了覆盖70MHz一直到500MHz的完整的解决方案。。RIGOL MSO示波器家族通过创新的架构设计,先进的制造工艺和严格的品质管理,在整体性能上达到国际同类产品先进水平,并在部分技术指标和特色应用上达到领先水平。将在数据采集与分析、信号产生与测量、嵌入式设计和调试、混合信号设计和调试、考察瞬时现象、视频设计和调试等应用中, 为广大工程师提供优秀的工具, 同时大大降低调试和测试成本。
