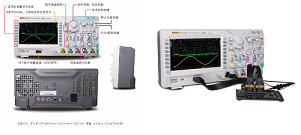

数字示波器MS0 / DS4000系列
MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz，采样率高达4GSa/s，同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。
MSO/DS4000系列是针对广泛的主流数字示波器市场的设计、调试、测试的需求而设计的高性能数字示波器。MSO4000具备2 或4+16个通道，是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。
产品特性
1、模拟通道带宽100MHz，200MHz，350MHz， 500MHz
2、实时采样率模拟通道达4G Sa/s；数字通道达1G Sa/s（MSO）
3、标配存储深度模拟通道达140Mpts,数字通道达28Mpts（MSO）
4、2或4个模拟通道；16个数字通道（MSO）
5、波形捕获率达110,000个波形每秒
6、标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能
7、独创的UltraVision技术
8、丰富的触发和总线的解码功能（模拟和数字通道）
9、低底噪声，最小垂直档位达1 mV/div
10、丰富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)
11、新颖精巧的工业设计，便捷的操作
12、9英寸WVGA 256级灰度显示
设计特色
1、宽大的屏幕 新颖精巧的工业设计 便捷的操作
2、UltraVision: 深存储（标配140Mpts）
3、UltraVision: 波形捕获率高达每秒110，000个波形
4、UltraVision: 实时不间断波形录制，回放及分析功能（标配）
5、UltraVision: 多级波形灰度显示（256级）
6、标配串行总线触发功能（支持RS232,I2C,SPI，CAN，FlexRay等）
7、选配的串行总线解码功能 通过事件列表显示解码
8、带统计的自动测量功能 可同时测量5个参数
9、标配先进的波形运算功能
10、标配模板测量功能
11、标配丰富的接口（触发输入/输出，参考时钟输入/输出，VGA,LAN,USB)
12、通过模拟和数字通道进行混合信号分析（MSO4000）
13、方便的数字通道分组，灵活的标签设置（MSO4000）
14、数字通道同样深存储，并支持串行总线的触发和解码（MSO4000）
15、数字通道提供多种逻辑电平的选择（MSO4000）
订货信息
描述 订货号
型号 DS4012（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器） DS4012
DS4014（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器） DS4014
DS4022（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器） DS4022
DS4024（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器） DS4024
DS4032（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器） DS4032
DS4034（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器） DS4034
DS4052（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器） DS4052
DS4054（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器） DS4054
MSO4012（100 MHz带宽，2+16通道混合信号示波器） MSO4012
MSO4014（100 MHz带宽，4+16通道混合信号示波器） MSO4014
MSO4022（200 MHz带宽，2+16通道混合信号示波器） MSO4022
MSO4024（200 MHz带宽，4+16通道混合信号示波器） MSO4024
MSO4032（350 MHz带宽，2+16通道混合信号示波器） MSO4032
MSO4034（350 MHz带宽，4+16通道混合信号示波器） MSO4052
MSO4054（500 MHz带宽，4+16通道混合信号示波器） MSO4054
标配附件 符合所在国标准的电源线 -
前面板保护壳 FPC-DS4000
USB数据线 CB-USBA-USBB-FF-150
2或4套无源示波器探头（500 MHz带宽） RP3500A
1套逻辑分析探头 RPL2316
快速指南 -
资源光盘 (含用户手册和应用软件) -
选配附件 有源差分探头 (1.5 GHz) RP7150
机架安装套件 RM-DS4000
解码选件 RS232/UART解码套件 SD-RS232-DS4000
I2C/SPI解码套件 SD-I2C/SPI-DS4000
CAN解码套件 SD-CAN-DS4000
FlexRay解码套件 SD-FlexRay-DS4000
详细性能参数和技术指标请参照 MSO/DS4000系列数据手册
|
型号
|
模拟带宽
|
通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
内置
信号源
|
|
MSO4054
|
500MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4054
|
500MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4052
|
500MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4052
|
500MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4034
|
350MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4034
|
350MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4032
|
350MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4032
|
350MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4024
|
200MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
<, SPAN style="FONT-FAMILY: 宋体; mso-bidi-font-size: 10.5pt">模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4024
|
200MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4022
|
200MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4022
|
200MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4014
|
100MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4014
|
100MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
MSO4012
|
100MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道最大28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
无
|
|
DS4012
|
100MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
无
|
|
