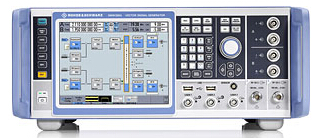

R&S®SMW200A矢量信号发生器

     R&S®SMW200A 是为满足应用而开发的矢量信号发生器。 由于具有优异的性能、灵活性和操作直观性,因此是生成高品质复杂数字调制信号的完美工具。
R&S®SMW200A 是开发新型宽带通信系统、3G 和 4G 基站验证或航空航天和国防领域需要的理想数字调制信号发生器。
     内置基带发生器生成的最高 160MHz 带宽 的 I/Q 调制信号可满足第 4 代移动通信标准(例如,LTE-Advanced 和 IEEE 802.11ac),因此,R&S®SMW200A 的设计可满足未来需求。它的模块化可扩展结构,使用户能够优化发生器以适应具体的实际应用,以及根据需要升级信号发生器。
     在不损害信号质量的情况下,可以添加第 2 条射频路径,以及最多 2 个基带模块和 4 个衰落模拟器模块。因此,R&S®SMW200A 可以创建先前需要多台仪器完成,甚至完全不能实现的信号场景。从可达 8x2 的 MIMO 到包括衰落的 LTE-Advanced 载波聚合,以前没有任何仪器能够提供如此高档的信号生成能力。
     如果需要多于 2 条射频路径,可以外接 R&S®SGS100A 信号发生器。基于触摸屏的直观操作理念可为用户提供测量全景。无论多么复杂,都可快速提供所需结果。

满足您的所有需求

  •  频率范围从 100 kHz 到 3 GHz, 6 GHz, 20 GHz,31.8 GHz 或 40 GHz
  •  2 条射频路径的频率范围从 100 kHz 到 3 GHz, 6 GHz, 12.75GHz 或 20 GHz
  •  通用配置:从单路径矢量信号发生器到多信道 MIMO 接收机测试仪
  •  内置最多 8 个信号源和最多 16 个衰落模拟器模块,是 MIMO、MSR 或 LTE-Advanced 测试的理想工具。
  •  模块化设计,可最佳适配具体应用

简化您的设置

  • 可轻松生成复杂信号
  • 2个内置基带模块上最多配置 8 个基带发生器,带实时编码器和 ARB 任意波形发生器
  • 可实现内部多路数字基带信号叠加,各个数字基带信号之间可以实现数字频率和幅度偏移
  • 支持所有重要的数字标准,如 LTE、LTE-Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/ EDGE Evolution、TD-SCDMA、CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/ac
  • 对于数字标准测试,不需要额外的 PC 软件
  • LTE 和 3GPP 测试,内置测试用例向导,可轻松进行 3GPP TS 25.141 或 3GPP TS 36.141基站一致性测试

将现实带进您的实验室

  • 具有最高 160MHz 带宽的内置衰落模拟器
  • 预设各种通讯标准规范中定义的所有重要衰落场景
  • 最多可安装 4 个衰落模块,提供多达 16 个“逻辑”衰落模拟器
  • 使用一台仪器,即可执行所有关键 MIMO 衰落场景,诸如 2x2、3x3、4x4 和 8x2
  • 支持复杂应用,如双载波 HSDPA、LTE 载波聚合和多用户 LTE
  • 可连接 R&S®SGS100A 信号发生器模块,提供最多 4 条射频路径
  • 提供相位相干选件,例如用于波束成形的应用

提高您的设备性能

  • 杰出的信号质量,适合高精度频谱和调制测量
  • 具有最高 2GHz 射频调制带宽的 I/Q 调制器
  • 内部基带信号发生器可产生最高 160 MHz带宽的 I/Q 调制信号(射频)
  • 优异的调制质量, 例如发射160 MHz 宽带WLAN IEEE 802.11ac 信号时,EVM 为-49 dB(测量值)
  • 高性能脉冲调制,开/关比 >80 dB,上升/下降时间 <10 ns 80 db,上升下降时间 <10 ns=""> >>
  • 杰出的频谱纯度(1 GHz,20 kHz 偏移时:SSB 相位噪声 – 139 dBc (典型值))

加速您的开发进程

  • 直观的操作和智能化的帮助功能将助推成功
  • 框图作为按键操作,可直观显示信号流
  • 自适应图形化用户界面,可概览简单和复杂场景
  • 在信号流中每一点均进行图形信号监测
  • 带全部用户文档的上下文相关联机帮助系统
  • 通过人工操作步骤生成可执行远程控制代码的 SCPI 宏录制器和代码发生器(适用于 MATLAB®,CVI 等)

与您的需要一起成长

  • 根据客户需求定制仪器,几乎适应各种应用
  • 先进的插件系统,更新基带模块不需要重新校准仪器
  • 可通过密钥随时升级软件,简单、快速
  • 固件更新功能,始终保持最新技术
