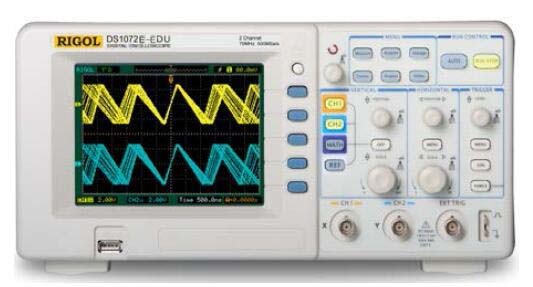

数字示波器 DS1072E-EDU
设备尺寸：宽×高×深＝303mm×154mm×133mm
应用：
1、电子线路的测试
2、教育和技术培训
3、电路功能测试
一、 特点与优点：
1、★70MHz带宽，1GSa/s实时采样率，1M采样点；
2、时基精度：±50ppm（任何≥1ms的时间间隔）；
3、垂直灵敏度达2mV/div 至 10V/div；

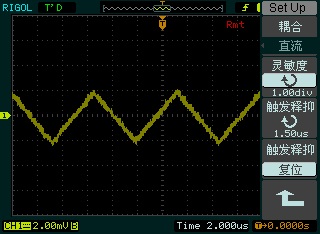

4、★触发灵敏度可调，有效滤除有可能叠加在触发信号上的噪声，防止误触发；

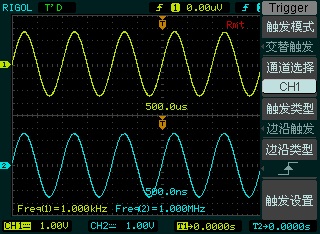

5、具有丰富的触发功能：边沿、脉宽、视频、斜率、交替触发；

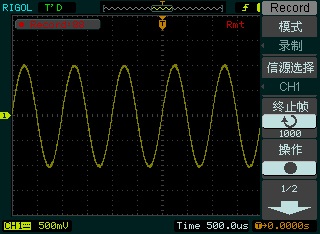

6、硬件不间断实时波形录制和回放功能，不采用分段存储方式；

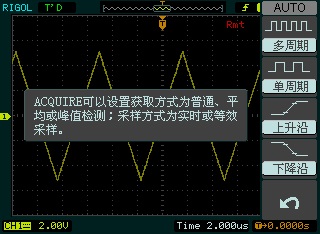

7、嵌入式帮助系统，随时熟悉按键使用；
8、波形一键回中功能。任何状态下，都能让波形回到屏幕中间，方便学生随时找寻波形；
9、自动测量22种波形参数，具有自动光标跟踪测量功能；
10、能通过远程接口命令对数字示波器进行编程操作。提供程序编译所使用的命令集，采用ASCII字符串形式植入主机，以方便进行操控并按照预设定好的程序来进行测量；
11、★能够在Visual C++ 6.0、Visual
Basic 6.0 以及LabView 8.2 等开发环境中使用命令实现示波器的编程；
12、能与信号源无缝互联，将采集到的现实中的信号波形存入信号源中，并无损重现；
13、提供丰富的接口：USB Host、USB Device、 RS-232（仪器自带，不采用转接的方式）、 P/F Out；
14、支持PictBridge打印标准。不连接电脑，示波器与打印机直连，一键打印；
15、★与重庆市高等职业教育分类考试电子技术类专业技能测试考试（俗称小高考，或者技能大赛）考场设备一致；
16、提供设备生产家的售后服务承诺书原件；
17、标配不小于150M带宽无源探头两根。
二、设计特色：

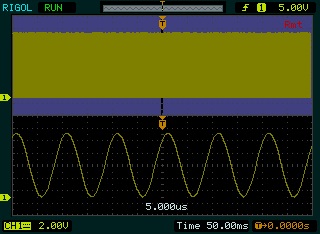

1、1 Mpts存储深度
2、交替触发

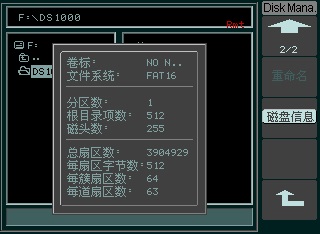

3、文件管理器
4、嵌入式帮助

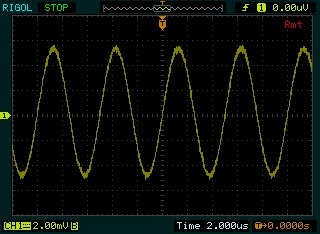

5、更小噪声
6、通过/失败检测
7、波形录制

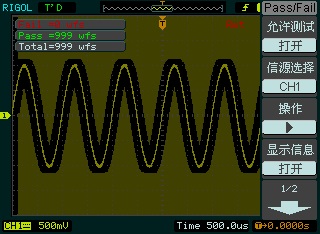

8、可调触发灵敏度
三、 标准配件：

四、技术参数：
|
设备型号
|
DS1072E-EDU
|
|
带宽
|
70MHz
|
|
存储深度
|
通道模式
|
采样率
|
普通存储
|
长存储
|
|
单通道
|
1Gsa/s
|
16kpts
|
N.A.
|
|
单通道
|
500 Msa/s或更低
|
16kpts
|
1Mpts
|
|
双通道
|
500 Msa/s或更低
|
8kpts
|
512kpts
|
|
通道
|
双通道+外触发
|
|
实时采样率
|
1GSa/s（单通道） 500MSa/s（双通道）
|
|
等效采样率
|
10GSa/s
|
|
上升时间
|
7ns
|
|
时基范围
|
5ns/div 至 50s/div
|
|
触发模式
|
边沿、视频、脉宽、斜率、交替
|
|
输入阻抗
|
1MΩ||15pF
|
|
垂直灵敏度
|
2mV/div 至 5V/div
|
|
垂直分辨率
|
8 位
|
|
输入耦合
|
直流、交流、接地
|
|
最大输入
|
All Input 1MΩ||15 pF 300 Vrms Max
CATI
|
|
滚动范围
|
500ms/div 至 50s/div
|
|
自动测量
|
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2
|
|
光标测量
|
手动模式、追踪模式和自动测量模式
|
|
数学运算
|
＋，－，×，FFT
|
|
内部存储
|
内置：10组波形、10组设置
|
|
U盘存储
|
位图存储、CSV存储、波形设置
|
|
接口
|
USB Device，USB Host，RS-232，P/F Out (光电隔离)
|
|
显示
|
64 k色TFT彩色液晶，320
x 234分辨率
|
|
电源
|
100～240VACRMS，45～440Hz，CATII，50VA最大值
|
|
重量
|
2.3 kg
|
