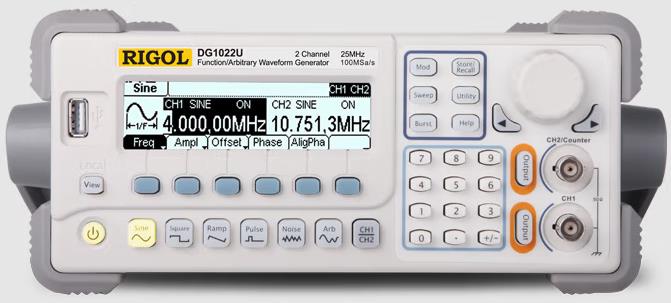

函数/任意波形发生器 DG1022U
RIGOL DG1022U函数/任意波形发生器采用直接数字频率合成（DDS）技术设计，能够产生稳定、低失真的输出信号。
产品特性
1、双路通道输出，任意波形输出。最高输出频率为25MHz；
2、100 MSa/s采样率，14 bits垂直分辨率，4 kpts存储深度；
★3、输出幅度（50欧状态下）：≤20MHz时， 2mVpp～10Vpp ； ＞20MHz时：2mVpp～5 Vpp。要求频率在10MHz-20MHz范围内，50欧状态下，输出幅度依然为2mVpp～10Vpp；
4、脉冲信号脉冲宽度： 最大2000s， 最小分辨率1ns
★5、锯齿波/三角波输出频率：1μHz～500kHz；
6、双通道同步输出，通道耦合/复制功能；
7、输出5种基本波形，内置48种任意波形（含TV波形输出），方波频率达5MHz，脉冲波频率达3MHz。可编辑输出14-bit、4k点、频率达5MHz的用户自定义任意波形；
★8、能通过远程接口命令对信号发生器进行编程操作。提供程序编译所使用的命令集，以ASCII字符串形式发送和识别，以方便进行操控并进行二次开发；
9、高精度、宽频带频率计，频率范围高达200 MHz；
10、与数字示波器无缝对接，获取示波器中存储的波形并无损重现；；
11、图形化界面可以对信号设置进行可视化验证；
12、多种调制功能，输出各种调制波形： AM、FM、PM、FSK，以及输出线性/对数扫描和脉冲串波形、SWEE、BURS；
13、支持中英文界面和输入法，支持即插即用USB存储设备，并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形；
★14、与重庆市高等职业教育分类考试电子技术类专业技能测试（俗称小高考，或者技能大赛）考场设备一致；
设计特色
1、1μHz频率分辨率
2、 2mV最小输出幅度（50欧）
3、200 MHz硬件频率计
4、双通道同步输出
5、通道耦合/复制功能
6、内置48种任意波形
7、清晰的图形化界面
8、支持中英文界面和输入法
9、按键背光显示
10、文件管理
设备技术指标
|
技术指
标编号
|
技术指标项
|
技术指标参数值
|
|
1
|
工作条件
|
|
|
1.1
|
电源电压
|
220V±10%，50Hz
|
|
1.2
|
工作温度
|
0℃～40℃
|
|
2
|
设备（或系统）简介
|
|
|
2.1
|
该设备用于高等学校电工电子实验教学，能产生正弦波、方波、三角波、任意波等波形，,为实验提供所需信号。
|
|
|
3
|
技术性能指标
|
|
|
3.1
|
显示系统
|
|
|
3.1.1
|
显示屏
|
液晶显示器
|
|
3.1.2
|
波形参数实时显示
|
|
|
3.1.3
|
波形显示模式
|
|
|
3.1.3.1
|
数据模式
|
|
|
3.1.3.2
|
图形模式
|
|
|
3.1.3.3
|
混合模式
|
|
|
3.1.3.4
|
显示模式转换
|
|
|
3.1.3.5
|
显示通道转换
|
|
|
3.2
|
操作系统
|
|
|
3.2.1
|
操作界面语言
|
中文、英文
|
|
3.2.2
|
按键式菜单操作
|
|
|
3.2.3
|
帮助系统
|
|
|
3.3
|
输出通道
|
|
|
3.3.1
|
信号输出通道数
|
2
|
|
3.3.2
|
输出短路保护功能
|
|
|
3.3.3
|
输出过载保护功能
|
|
|
3.3.4
|
输出阻抗
|
50Ω
|
|
3.3.5
|
通道同步输出功能
|
|
|
3.4
|
信号输出
|
|
|
3.4.1
|
正弦波信号
|
|
|
3.4.1.1
|
信号频率：不低于1μHz～25MHz
|
|
|
3.4.1.2
|
谐波失真
|
≤-35dBc
|
|
3.4.1.3
|
总谐波失真： DC～20kHz，1Vpp时
|
<0.2%
|
|
3.4.1.4
|
寄生信号
|
≤-60dBc
|
|
3.4.1.5
|
相位噪声：10kHz Offset时
|
-108dBc/Hz
|
|
3.4.2
|
方波信号
|
|
|
3.4.2.1
|
信号频率：不低于1μHz～5MHz
|
|
|
3.4.2.2
|
上升/下降时间：占空比20%～80%时
|
≤20ns（1kHz，1Vpp）
|
|
3.4.2.3
|
占空比
|
20%～80%可调
|
|
3.4.2.4
|
不对称性：占空比50%，1kHz，1Vpp时
|
周期的1% + 20 ns
|
|
3.4.3
|
脉冲信号
|
|
|
3.4.3.1
|
信号频率：不低于500μHz～5MHz
|
|
|
3.4.3.2
|
脉冲宽度：最大2000ns，最小20ns
|
|
|
3.4.3.3
|
最小分辨率：1ns
|
|
|
3.4.4
|
锯齿波信号
|
|
|
3.4.4.1
|
对称性
|
0%～100%
|
|
3.4.4.2
|
线性度：1kHz，1Vpp，对称性100%时
|
<峰值输出的0.1%
|
|
3.4.5
|
任意波信号
|
|
|
3.4.5.1
|
采样率
|
≥100 MSa/s
|
|
3.4.5.2
|
垂直分辨率
|
≥10bits
|
|
3.4.5.3
|
波形长度
|
≥1k点
|
|
3.4.5.4
|
非易失存储
|
10个波形
|
|
3.4.5.5
|
最小上升/下降时间
|
≤40ns
|
|
3.4.6
|
直流偏移
|
|
|
3.4.6.1
|
偏移范围：输出阻抗50Ω时
|
≥1.5V
|
|
3.4.6.2
|
偏移精度：±（偏移设置值的2%+3mV）
|
|
|
3.4.7
|
输出电压
|
|
|
3.4.7.1
|
最小输出电压：输出阻抗50Ω时
|
≤2mVpp
|
|
3.4.7.2
|
最大输出电压（≤20MHz）：至少有一路在输出阻抗50Ω时
|
输出幅度（50欧状态下）：≤20MHz时， 2mVpp～10Vpp ； ＞20MHz时：2mVpp～5 Vpp。
频率在10MHz-20MHz范围内，50欧状态下，输出幅度依然为2mVpp～
|
|
3.4.7.3
|
最大输出电压：其它路在输出阻抗50Ω时
|
≥3Vpp
|
|
3.4.7.4
|
幅度平坦度
|
≤0.3dB
|
|
3.4.7.5
|
准确度：±（设置值的0.2%+3mV）
|
|
|
3.4.8
|
调制波信号：包含AM、FM、PM、FSK
|
|
|
3.4.9
|
扫频波信号
|
|
|
3.4.10
|
脉冲串信号
|
|
|
3.4.11
|
频率分辨率
|
≤1μHz
|
|
3.4.12
|
温度系数
|
<5ppm/℃
|
|
3.4.13
|
频率准确度： 1年内优于±100
ppm
|
|
|
3.5
|
频率计功能
|
|
|
3.5.1
|
测量功能：频率、周期、正/负脉冲宽度、占空比
|
|
|
3.5.2
|
频率分辨率
|
≥6位/秒
|
|
3.5.3
|
频率范围：优于100mHz～200MHz
|
|
|
3.5.4
|
输入耦合方式：AC、DC、高频抑制
|
|
|
3.5.5
|
输入触发电平范围：优于-2.5V～1.8V
|
|
|
3.6
|
触发输入
|
|
|
3.6.1
|
电平
|
TTL兼容
|
|
3.6.2
|
斜率
|
上升或下降
|
|
3.6.3
|
脉冲宽度
|
>100ns
|
|
3.7
|
触发输出
|
|
|
3.7.1
|
电平
|
TTL兼容
|
|
3.7.2
|
脉冲宽度
|
>60ns
|
|
3.7.3
|
最大频率
|
1MHz
|
|
3.8
|
接口系统
|
|
|
3.8.1
|
USB Host
|
|
|
3.8.2
|
USB Device
|
|
|
3.8.3
|
LAN
|
|
|
3.84
|
USB转GPIB接口（选配）
|
|
|
3.9
|
波形存储：U盘、本地存储
|
|
|
3.10
|
一键恢复出厂设置
|
|
|
3.11
|
系统性能校正
|
|
注：函数/任意波形发生器DG1022U，系重庆市高等职业教育分类考试电子技术类专业技能测试（俗称小高考）考场测试设备。
高职分类考试招生是重庆市普通高等学校招生（含高职分类考试招生和普通高校统一考试招生）的重要组成部分，该考试属国家教育考试。通过高职分类考试招生录取的考生，在学籍管理以及就业等方面，与通过普通高校统一考试（即高考）录取的考生同等待遇。
重庆市高等职业教育分类考试电子技术类专业技能测试，俗称小高考，或者技能大赛。
重庆市政府官方网站相关链接：
http://www.cq.gov.cn/ywdt/bmts/202311/t20231114_12557387.html
重庆教育考试院官方网站相关链接：
https://www.cqksy.cn/site/infopub/2024/gz/2024cqsgzflkszyjncssm.html
2015年-2024年重庆市高等职业教育分类考试电子技术类专业技能测试考场主要设备型号为：
1、数字示波器 DS1072E-EDU ；
2、信号发生器 DG1022U ；
3、恒温焊台 SBK936D+ 。
